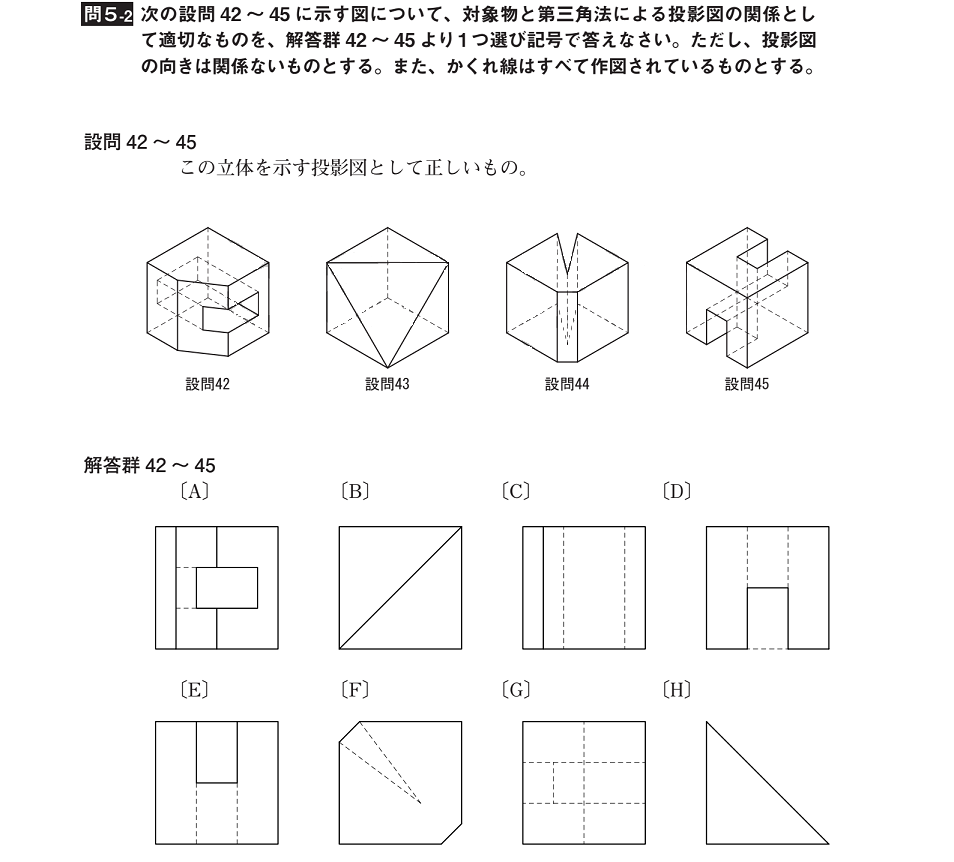

3次元CAD利用技術者試験
2級のサンプル問題



問5-2を問いてみました





2-5-2

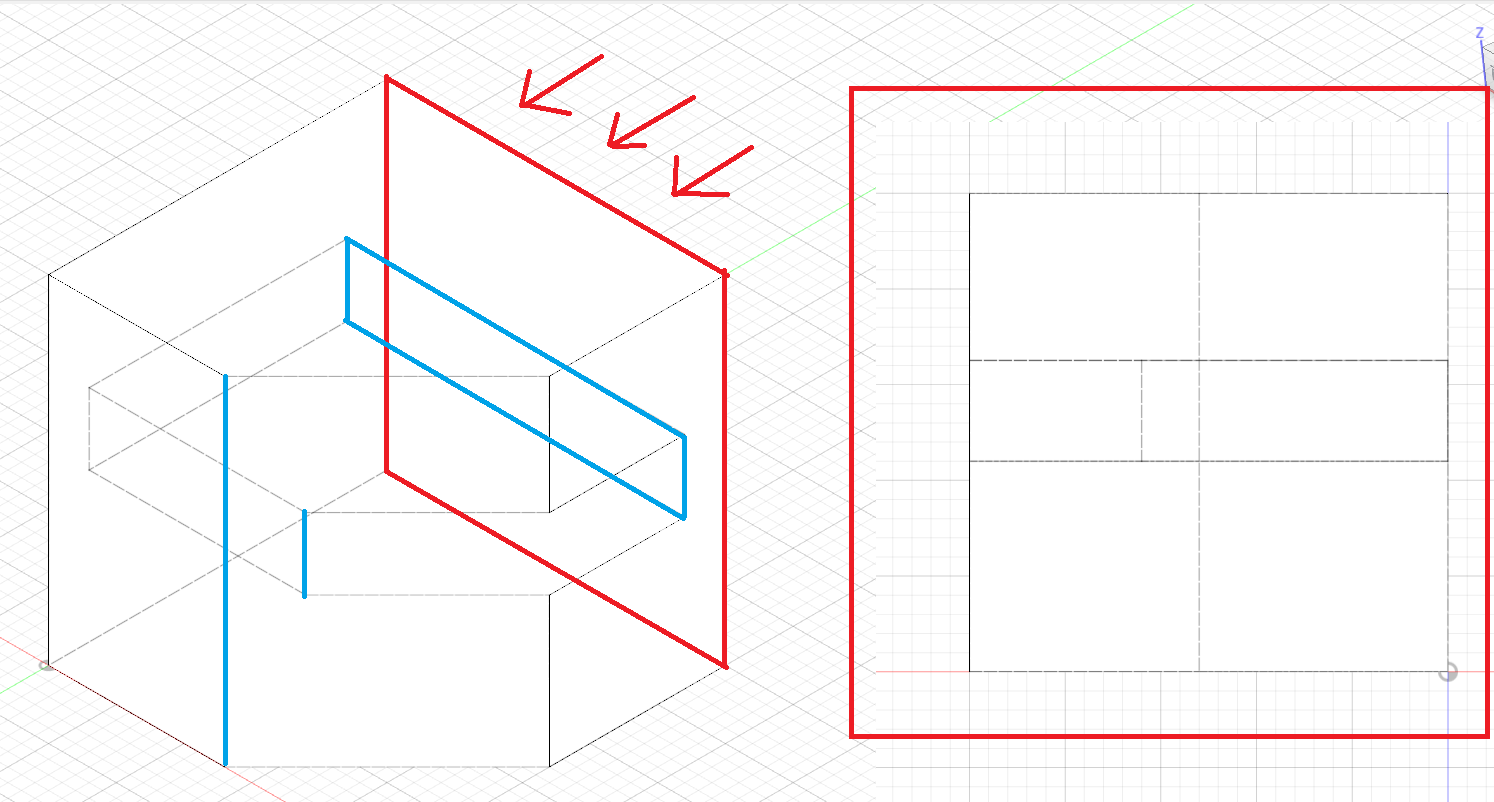

42
赤→実線 水色→破線

2-42

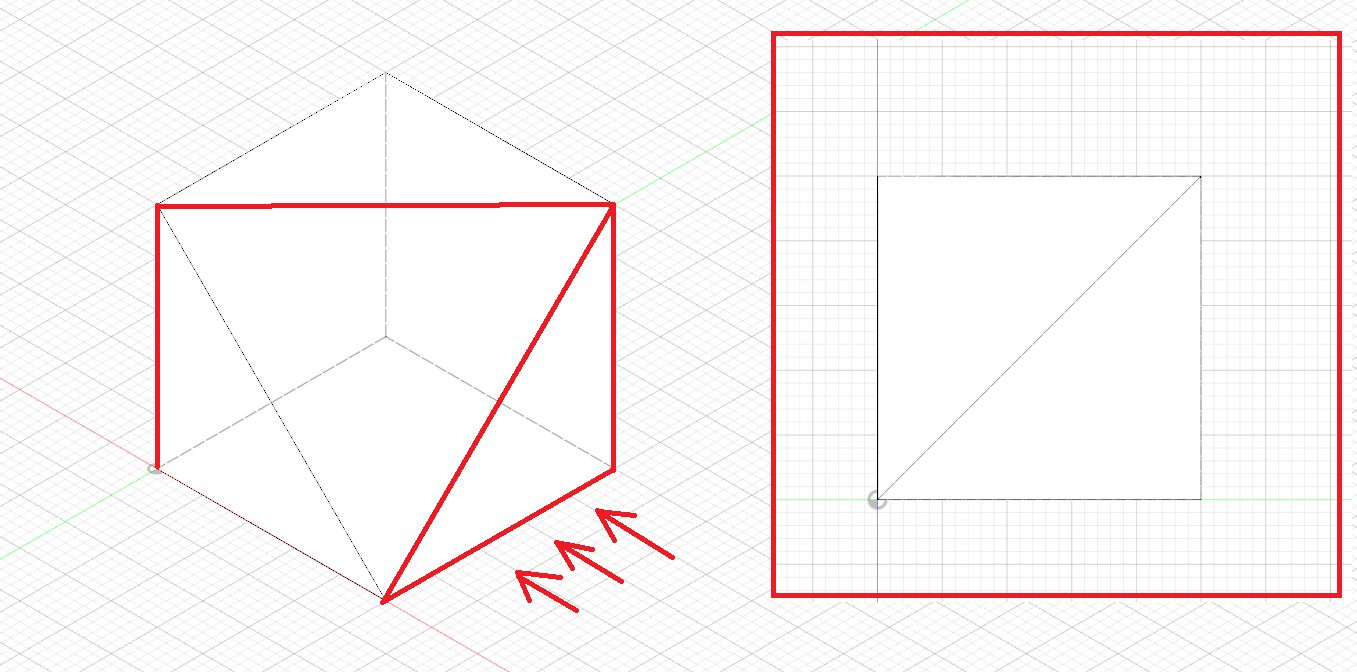

43
赤→実線

2-43

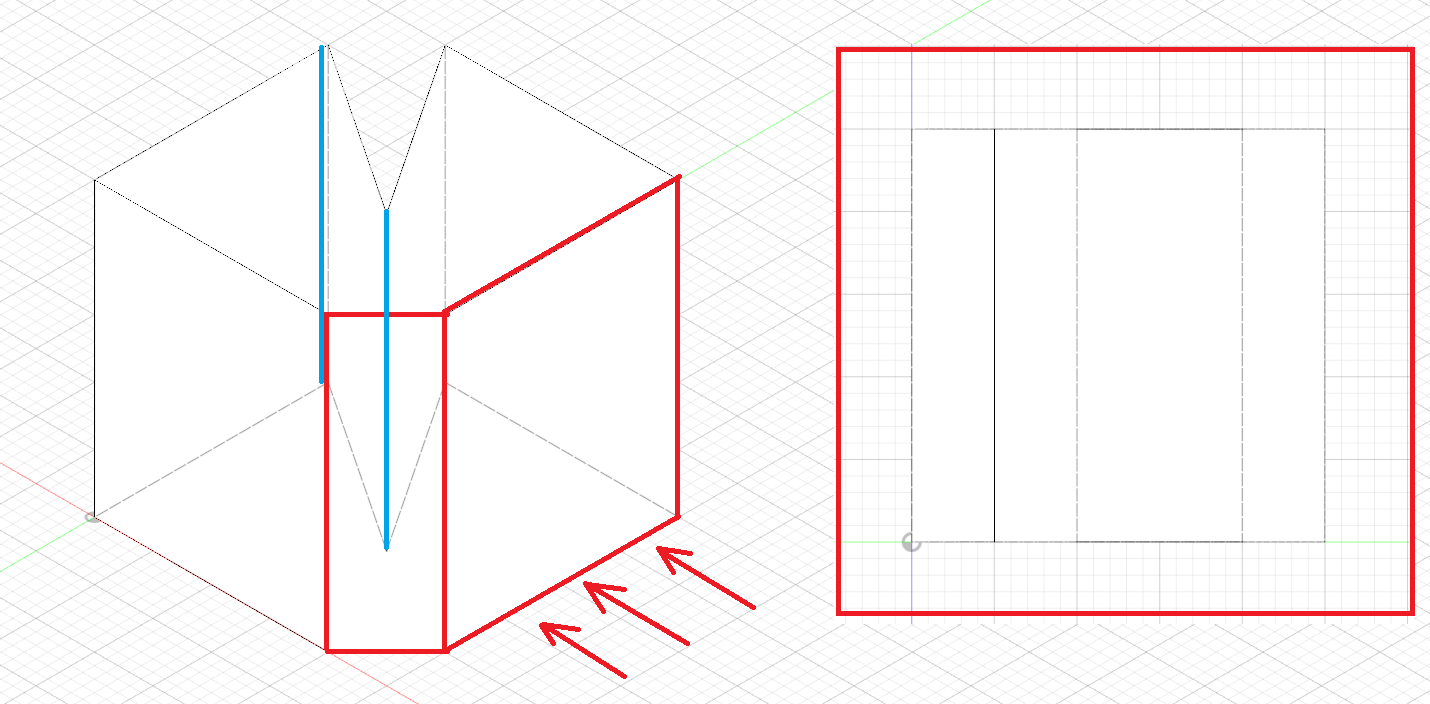

44
赤→実線 水色→破線


2-44

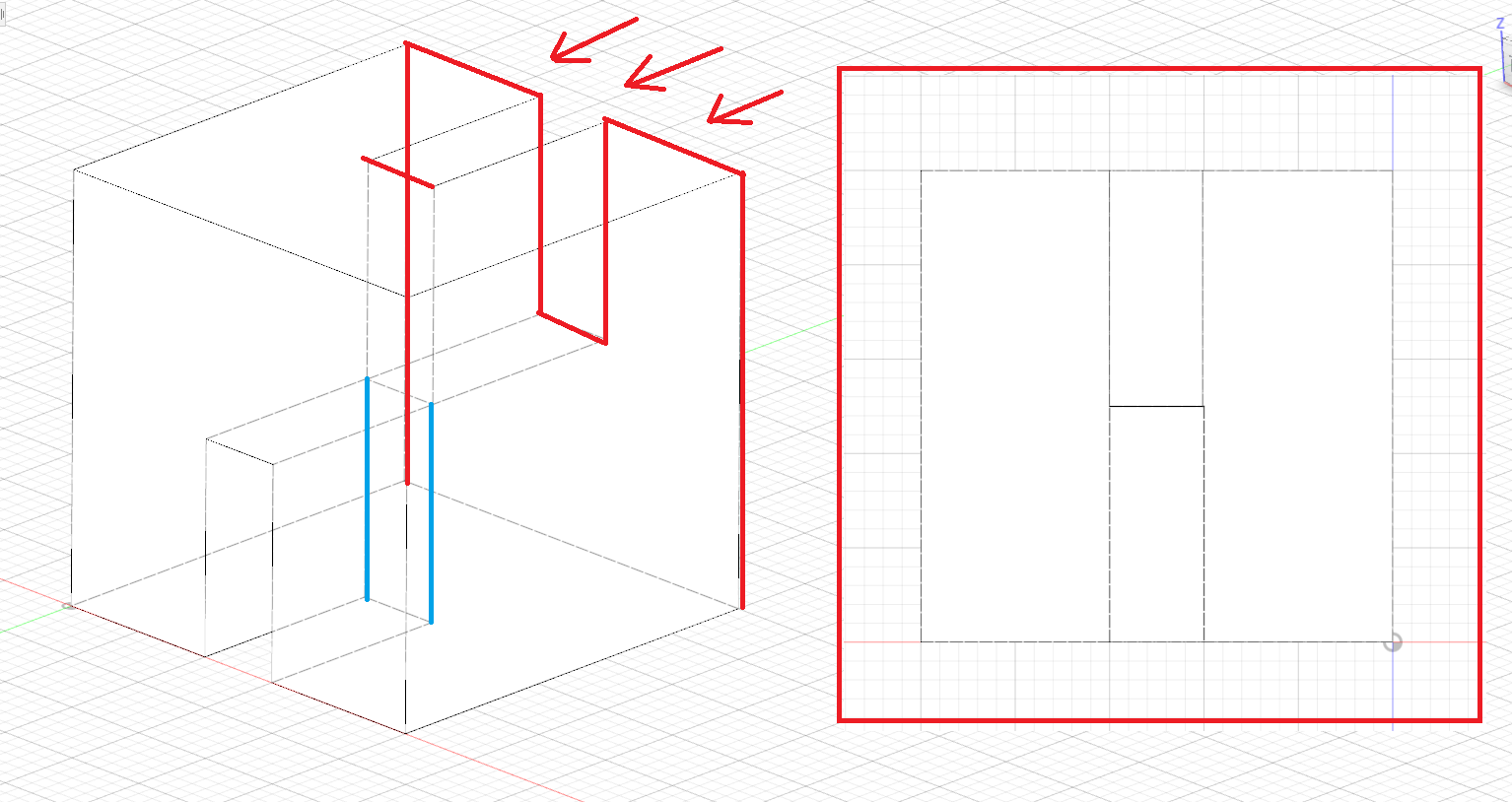

45
赤→実線 水色→破線


2-45








 よって、解答



 42-G
 43-B
 44-C
 45-E


 となります






ちなみに、
サンプル問題は、公式HPで登録&簡単なアンケート入力で
ダウンロードできます


 ダウンロード先 ↓↓↓
 サンプル問題
